フレキ導体
概要
フレキ導体は導体部に丸より線を使用し、その両端に接続用端子を設け、また、導体部外周には電界緩和のためシールドを設けた高電圧対応接続導体です。
特長
- 可とう性に優れています
可とう部に素線径φ0.26の丸より線を使用しているため、複雑な曲げ、ねじれ等の取付けができます。 - 高電圧に対応
- 品質が安定しています
構造の簡約化と加工方法の標準化により、安定した品質のものができます。
用途

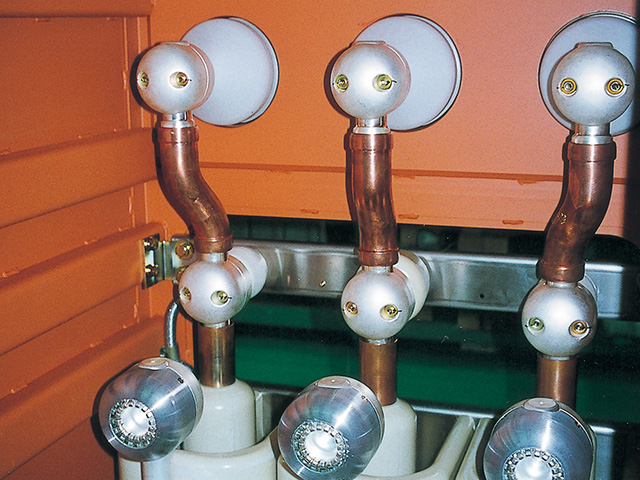

ガス絶縁開閉装置およびキュービクル型ガス絶縁装置
- ※ 電流により2種類のサイズがあります。
仕様
横にスクロールしてご覧いただけます
| 型番 | 公称断面積（mm2） | 許容電流（A） | 各部の寸法（mm） | ||
|---|---|---|---|---|---|
| A | B | C | |||
| F-250 | 250 | 800 | 300 | 230 | 270 |
| F-375 | 375 | 1200 | 300 | 230 | 270 |
- ※ 標準寸法表欄の許容電流は参考値です。
- ※ 全長“L”寸法は、当社の標準寸法を示してあります。これ以外の長さも製作可能です。
- ※ 端子接触面は銀めっきを標準としています。これ以外のめっきも製作可能です。
