アルミ線用接続材料・クランプ

アルミ線用直線スリーブ

用途

  • 架空配電線の張力のかかる箇所の直線接続

種類・適用電線サイズ

種類 適用電線サイズ
(SB)ACSR 25~120mm2
HAL 200~400mm2

アルミ線用圧縮端子

用途

  • 高圧負荷開閉器端子との接続

種類・適用電線サイズ

横にスクロールしてご覧いただけます

品番 種類 適用電線サイズ
AT-25 (SB)ACSR 25mm2
AT-58 (SB)ACSR 58mm2
AT-120 (SB)ACSR 120mm2
AT-200 (SB)HAL 200mm2

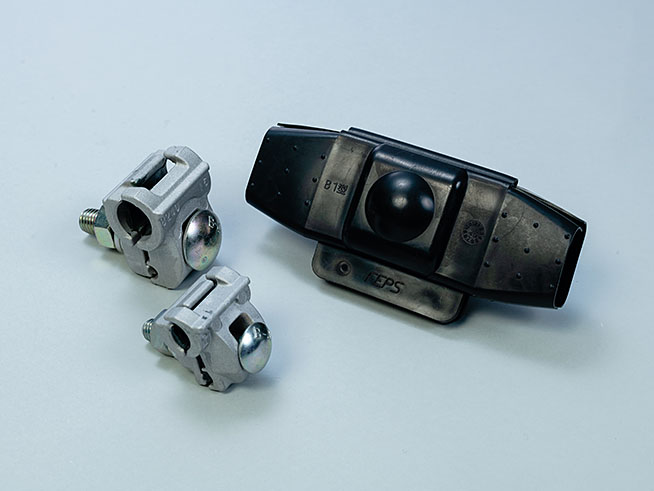

アルミ線用締付コネクタ

アルミ線用締付コネクタ

用途

  • 架空配電線の張力のかからない箇所のアルミ線相互
  • アルミ線と銅線との締付ボルト接続

種類・適用電線サイズ

種類 適用電線サイズ
アルミ(SB)ACSR 32~120mm2
HAL 240mm2
銅 単線 φ2.6mm~φ5.0mm
銅 撚線 5.5~100mm2

アルミ線用引留クランプ(高圧用)

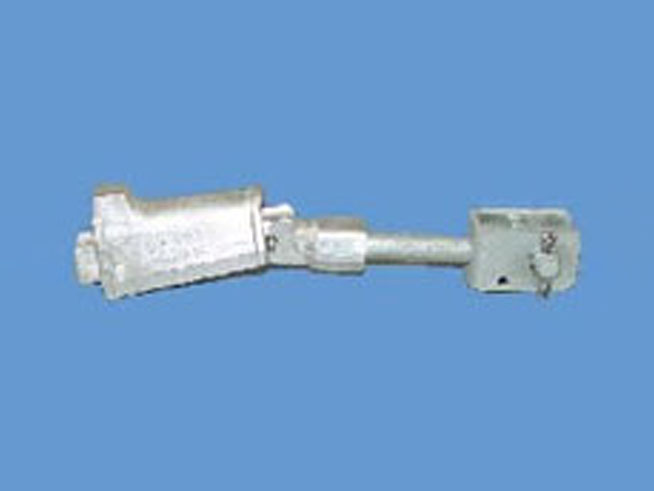

アルミ線用引留クランプ(高圧用)

用途

  • 高圧架空配電線の電線引留

適用がいし

  • 高圧耐張がいし

種類・適用電線サイズ

横にスクロールしてご覧いただけます

品番 種類 適用電線サイズ
HDC-2 (SN)ACSR-OE 32mm2
HDC-3 (SN)ACSR-OE 120mm2
HDC-4 (SN)HAL-OC 240mm2

アルミ線用引留クランプ(低圧用)

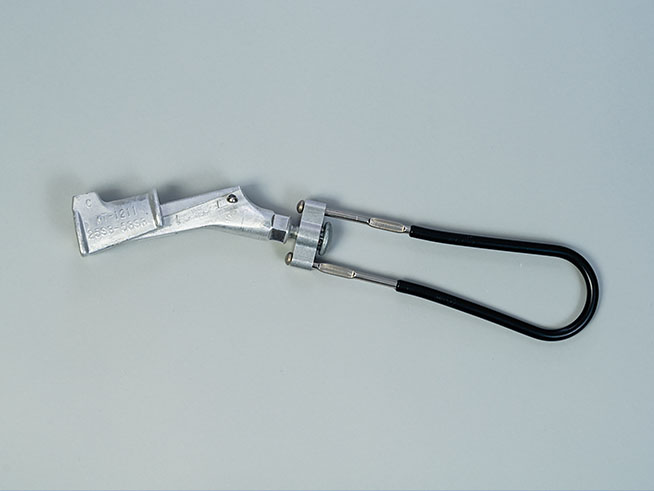

アルミ線用引留クランプ(低圧用)

用途

  • 低圧架空配電線の電線引留

適用がいし

  • 低圧引留がいし

種類・適用電線サイズ

種類 適用電線サイズ
HAL 240mm2
