ケーブル
様々な用途で活躍

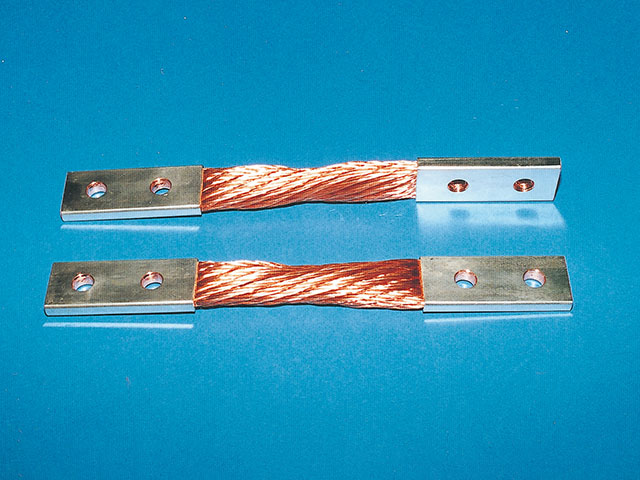

丸より線型ケーブル
特殊複合より線の両端に端子部を設けた小サイズの電気接続用導体です。
特殊複合より線は素線径φ0.26とし、150・200・250・300mm2の4種類のサイズを使用しています。
特長
- 可とう性に優れています
可とう部に素線径φ0.26の特殊複合より線を使用しているので可とう性に優れています。 - 品質が安定しています
構造の簡約化と加工方法の標準化により安定した品質のものができます。 - サイズが自由です
本サイトに掲載しているサイズ以外でも製作可能です。ご相談ください。
仕様
横にスクロールしてご覧いただけます

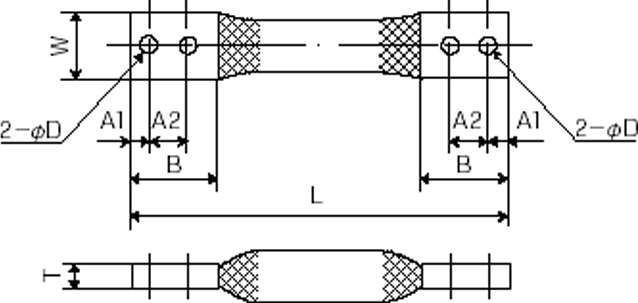

| 型番 | 公称断面積(mm2) | 許容電流(A) | T | W | A1 | A2 | B | D | 標準長L(mm) | 使用 ボルト径 |
|---|---|---|---|---|---|---|---|---|---|---|
| M-701 | 150 | 520 | 9.3 | 35 | 20 | 40 | 85 | 12 | 300 | M10 |
| M-702 | 200 | 610 | 11.1 | 35 | 20 | 40 | 85 | 12 | 300 | M10 |
| M-703 | 250 | 690 | 12.9 | 35 | 20 | 40 | 85 | 12 | 300 | M10 |
| M-704 | 300 | 770 | 14.7 | 35 | 20 | 40 | 85 | 12 | 300 | M10 |
- ※ 標準寸法表欄の許容電流は、周囲温度0～40℃、上昇温度50℃の条件で、開放状態での参考値です。
- ※ 全長“L”寸法は、当社の標準寸法を示してあります。これ以外の長さも製作可能です。
- ※ 端子接触面はすずめっきを標準としています。これ以外に、銀めっき等も製作可能です。丸より線は、めっき無しとなります。

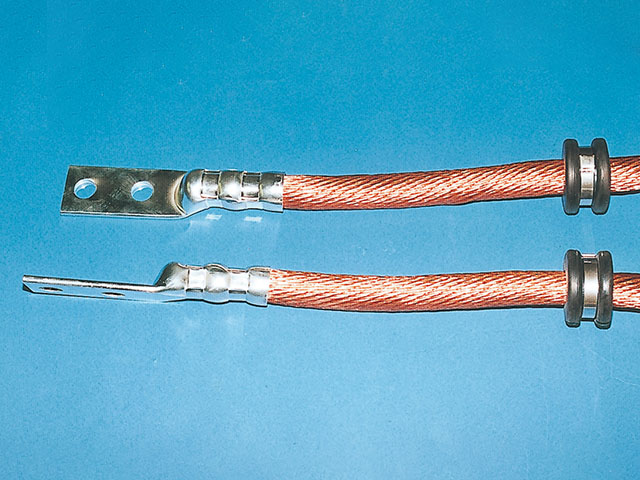

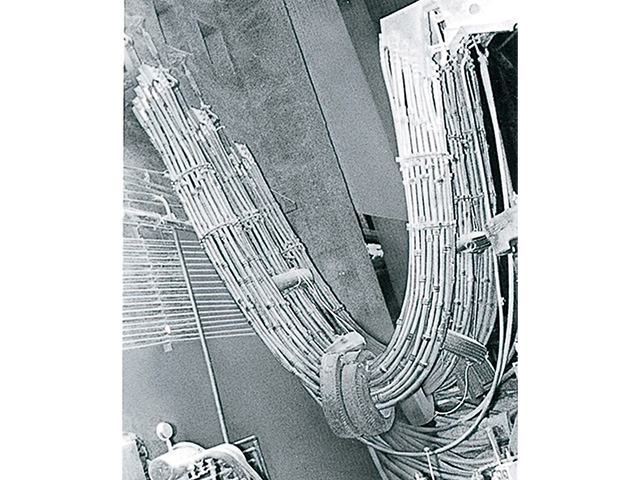

電気炉用CT型ターミナル付ケーブル
丸撚り線に端子を圧縮加工した電気接続用の空冷導体です。
ケーブル同士の接触防止や笑い止め防止のために、ゴムリングをパンチバンドで締め付けています。ケーブルを軟銅線で締め付けたタイプもあります。
特長
- ケーブルの素線切れが少ない
端子部を断線防止構造としているため、ケーブルの素線切れが非常に少ない。
仕様
横にスクロールしてご覧いただけます

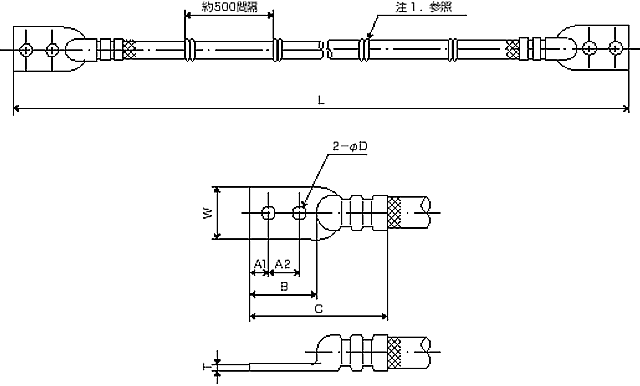

| 型番 | 公称 断面積 (mm2) |
各部の寸法(mm) | 使用 ボルト径 |
より線 構造 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | B | C | W | T | D | ||||
| CT- 500 | 500 | 25 | 60 | 125 | 255 | 65 | 9 | 22 | M20 | 37／27／0.8 |
| CT- 600 | 600 | 25 | 60 | 125 | 255 | 68 | 9 | 22 | M20 | 32／37／0.8 |
| CT- 725 | 725 | 25 | 60 | 125 | 255 | 81 | 9 | 22 | M20 | 24／61／0.8 |
| CT- 785 | 785 | 35 | 70 | 140 | 270 | 81 | 9 | 27 | M24 | 37／27／1 |
| CT- 850 | 850 | 40 | 70 | 150 | 280 | 82 | 10 | 27 | M24 | 18／61／1 |
| CT-1000 | 1000 | 50 | 80 | 180 | 325 | 93 | 10 | 27 | M24 | 21／61／1 |
- ※ ケーブルの笑い止め及び接触防止用で、次の2種類ありますので、注文時にご指示ください。（a）軟銅線（b）ゴムリング
- ※ 全長“L”寸法は、注文時にご指示ください。
- ※ 端子接触面はすずめっきを標準としています。これ以外に、銀メッキ等も製作可能です。

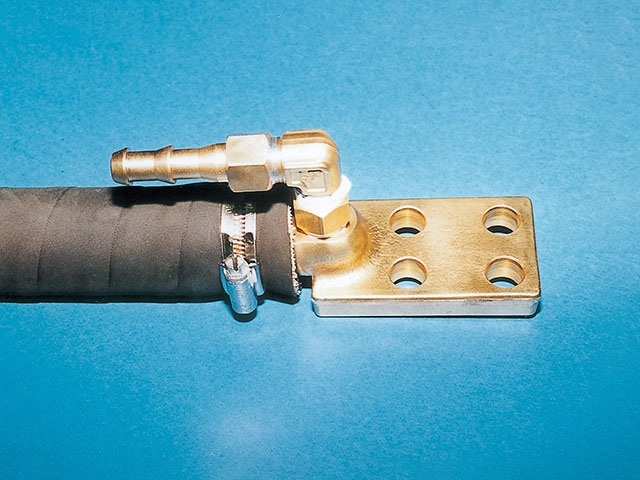

水冷ケーブル（アイフレックス）
ゴムホースの中に丸撚り線を組み込んだ水冷式の可とう導体で、大電流対応が可能です。
用途
- 一般通電用
- 誘導加熱用
- 小型アーク加熱炉用
- 高周波用
ラインナップ
横にスクロールしてご覧いただけます
| アイフレックス 型番 |
W-15 | W-20 | W-25 | W-32 | W-40 | W-50 |
|---|---|---|---|---|---|---|
| 公称断面積（mm2） | 150 | 200 | 250 | 325 | 400 | 500 |
| 流量（L／min） | 12 | 15 | 18 | 25 | 30 | 36 |
| 定格電流（A） | 2250 | 3000 | 3750 | 4875 | 6000 | 7500 |
- ※ 定格電流は60Hzにおける参考値です。
- ※ 定格電流、冷却条長は10mの場合における参考値です。
- ※ 本品は鉛入りハンダを使用しています。

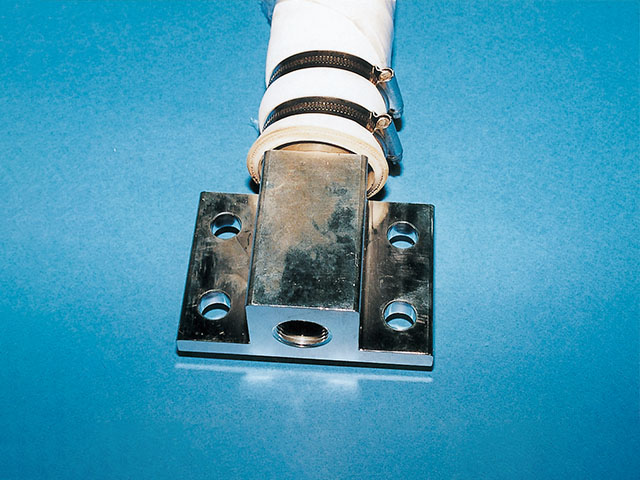

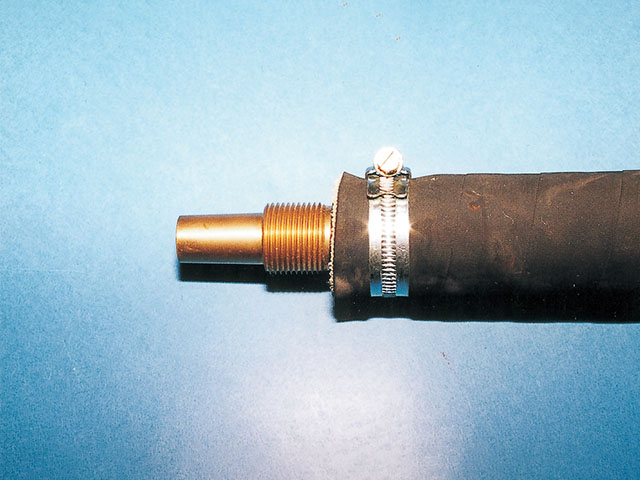

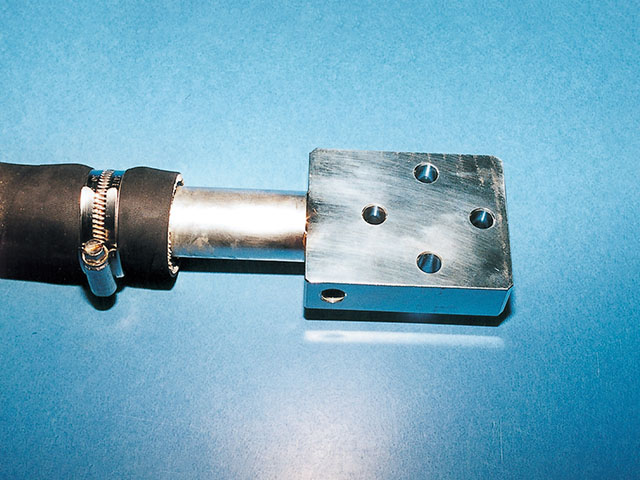

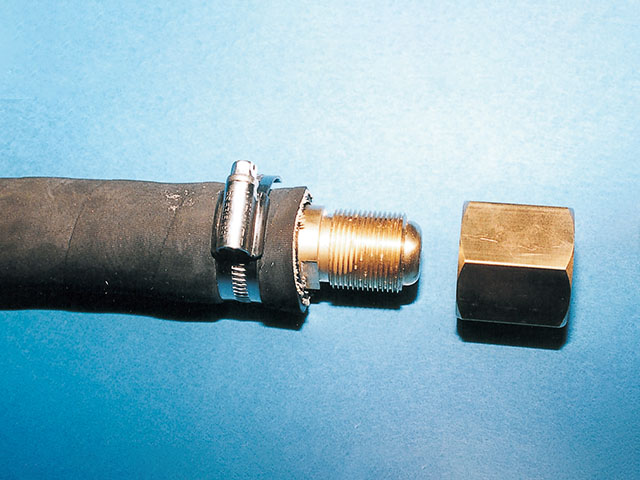

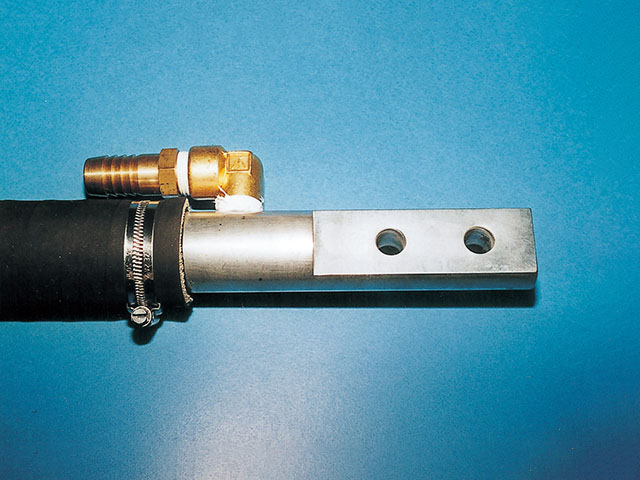

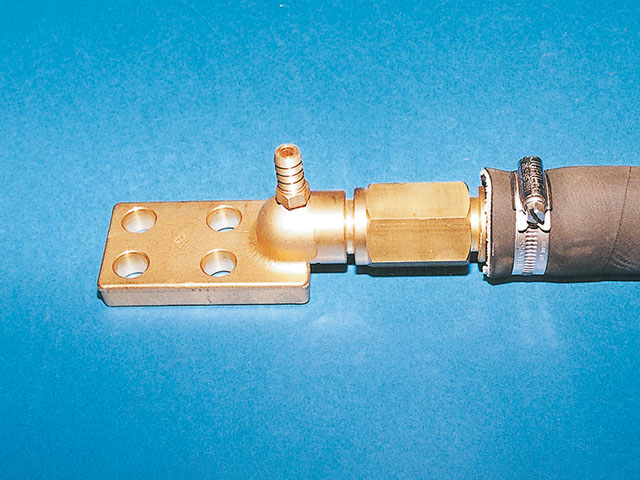

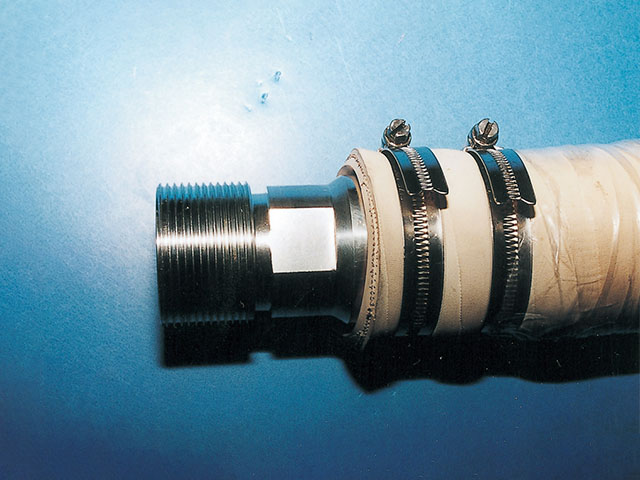

水冷ケーブル用端子の特殊形状例
